Dipôle RC

Intensité du courant électrique

L'intensité du courant à un endroit du circuit mesure le débit de charge électrique à cet endroit. L'intensité du courant qui arrive sur une armature du condensateur est la dérivée par rapport au temps de la charge électrique portée par cette armature :

$$i = \dfrac{\mathrm dq}{\mathrm dt}\left|\begin{array}{lll}i = \text{ intensité en ampère A}\\t = \text{ le temps en seconde s}\\q = \text{ la charge en en coulomb C}\end{array}\right.$$

Condensateur

Un condensateur est composé de deux armatures chargées électriquement et d'un isolant.

La charge $q$ stockée par le condensateur est :

$$\boxed{q(t) = \mathrm C~u_{\rm C}(t) \Rightarrow i_{\rm C} (t) = \frac{\mathrm dq(t)}{\mathrm dt} = \mathrm C \frac{du_{\mathrm C}(t)}{\mathrm dt}}$$

Avec $\rm C =$ capacité du condensateur en Farad $\rm (F)$.

Charge du condensateur

D'après la loi des mailles :

$$\mathrm E = u(t) + \mathrm R~ i(t)$$

$$\mathrm E = u(t) + \mathrm R~ \mathrm C\dfrac{\mathrm du(t)}{\mathrm dt}$$

Posons $\rm \tau = RC$ avec $\tau$ constante de temps d'un condensateur en seconde.

Solution

$$u(t) = u_h + u_p \Rightarrow u(t) = \mathrm{A~e}^{-\dfrac{t}{\tau}} + \mathrm E$$

Condition limite à $\rm t = 0$, $\rm u(t) = 0 \Rightarrow A = -E$

$$\boxed{u(t) = \mathrm E \left(1 - \mathrm e^{-\dfrac{t}{\tau}}\right)}$$

Détermination de $\tau$

  • Pour $t = \tau$, $u(t) = 0,63~\mathrm E$
  • La tangente en $t = 0$ à la courbe coupe l'asymptote $u = \mathrm E$ en $t = \tau$.

EN RÉSUMÉ

MéthodologieGratuit

Je sais utiliser un oscilloscope

Objectif

Savoir utiliser un oscilloscope pour visualiser, mesurer et analyser un signal électrique.

Pourquoi c'est important ?

  • Permet de visualiser la forme d'un signal (continu, sinusoïdal, carré…).
  • Sert à mesurer la tension, la période, la fréquence, et à vérifier la qualité du signal.
  • Indispensable en électronique, électrotechnique, télécommunications, maintenance…

Petit rappel

  • Un oscilloscope est un appareil qui affiche la variation d'une tension en fonction du temps.
  • L'écran montre une courbe :
    • Axe horizontal (X) = temps
    • Axe vertical (Y) = tension
  • On mesure sur l'écran des distances en divisions, puis on les convertit en valeurs réelles grâce aux réglages.

🔧 Les étapes pour assurer

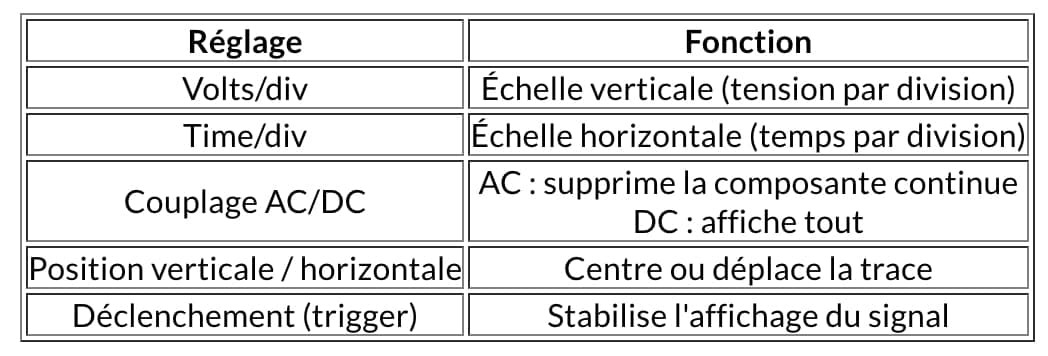

1. Principaux réglages

methodopcoscilloscope

2. Mesures courantes

  • Amplitude (tension crête-à-crête)
    • Compter le nombre de divisions verticales entre les deux crêtes.
    • Multiplier par le réglage Volts/div.
  • Période et fréquence
    • Compter le nombre de divisions horizontales pour un signal complet.
    • Multiplier par Time/div → Période $T$
    • Calculer la fréquence : $f = \dfrac{1}{T}$

Exemple

Signal sinusoïdal : 4 divisions de haut, réglage $2 ~\mathrm{V/div}$
→ Amplitude crête-à-crête = $4 \times 2 = 8 ~\mathrm{V}$.

Un cycle = 5 divisions, réglage $0,5 ~\mathrm{ms/div}$
→ $T = 5 \times 0,\!5 = 2,\!5 ~\mathrm{ms} = 0,\!0025 ~\mathrm{s}$
→ $f = \dfrac{1}{T} = \dfrac{1}{0,\!0025} = 400 ~\mathrm{Hz}$

❌ On évite absolument

  • Brancher l'oscilloscope directement sur un circuit haute tension sans précautions.
  • Oublier d'utiliser la masse commune entre l'oscilloscope et le circuit.
  • Lire directement sur l'écran sans tenir compte des réglages.

✅ On valide

  • Toujours régler la base de temps et l'échelle de tension pour voir clairement le signal.
  • Utiliser le mode DC pour observer la composante continue, AC pour la supprimer.
  • Centrer le signal sur l'écran pour éviter de le couper.

Le petit + à retenir



Je maîtrise les bases en électricité

Objectif

Connaître les grandeurs électriques fondamentales, leurs unités, et comprendre les lois de base des circuits électriques.

Pourquoi c'est important ?

  • Permet de comprendre le fonctionnement des circuits, appareils, réseaux électriques.
  • Indispensable pour concevoir, réparer ou analyser des systèmes électriques.
  • Sert de base à l'électronique et à l'électrotechnique.

Petit rappel

  • L'électricité concerne le mouvement ou la présence de charges électriques.
  • On la décrit avec des grandeurs mesurables (tension, courant, résistance, puissance).
  • Elle se propage dans les conducteurs grâce au déplacement des électrons libres.

🏗️ Les étapes pour assurer

1. Les grandeurs fondamentales

Grandeur Symbole Unité SI Définition
Tension $U$ $\rm{Volts\:(V)}$ Différence de potentiel électrique entre deux points
Intensité $I$ $\rm{Ampères\:(A)}$ Quantité de charge circulant par seconde
Résistance $R$ $\rm{Ohms\:(\Omega)}$ Opposition au passage du courant
Puissance $P$ $\rm{Watts\:(W)}$ Énergie électrique transférée par unité de temps
Charge $Q$ $\rm{Coulombs\:(C)}$ Quantité électrique transportée

2. Les lois fondamentales

• Loi d'Ohm

$$U = R \cdot I$$

 :

  • $U$ : tension en volts $\rm{(V)}$
  • $R$ : résistance en ohms $\rm{(\Omega)}$
  • $I$ : intensité en ampères $\rm{(A)}$

Exemple

Un circuit avec une résistance $R = 20\:\rm{\Omega}$ alimentée par une tension $U = 5\:\rm{V}$ a une intensité $I$ :

$$U = R \cdot I \Rightarrow I = \frac{U}{R} = \frac{5}{20} = 0,25\:\rm{A}$$

• Puissance électrique

$$P = U \cdot I$$

 :

  • $P$ : puissance en $\rm{Watts\:(W)}$
  • $U$ : tension en volts $\rm{(V)}$
  • $I$ : intensité en ampères $\rm{(A)}$

Une autre expression est possible en remplaçant $U$ par $R \cdot I$ :

$$P = R \cdot I^2$$

Une autre expression encore est possible en remplaçant $I$ par $\frac{U}{R}$ :

$$P = \frac{U^2}{R}$$

Exemple

En reprenant les données de l'exemple précédent : $R = 20\:\rm{\Omega}$, $U = 5\:\rm{V}$ et $I = 0,25\:\rm{A}$

$$P = U \cdot I = 5 \times 0,25 = 1,25\:\rm{W}$$

3. La lois des circuits

• Circuits montés en série

  • Intensité électrique identique dans tous les composants
  • $U_{\rm{total}} = U_1 + U_2 + \cdots$
  • $R_{\rm{total}} = R_1 + R_2 + \cdots$

• Circuits montés en parallèle (ou en dérivation)

  • Tension identique aux bornes de chaque branche
  • $I_{\rm{total}} = I_1 + I_2 + \cdots$
  • $\frac{1}{R_{\rm{total}}} = \frac{1}{R_1} + \frac{1}{R_2} + \cdots$

❌ On évite absolument

  • Confondre tension $\rm{(V)}$ et intensité $\rm{(A)}$.
  • Mélanger formules pour série et parallèle.
  • Oublier que la puissance dépend à la fois de $U$ et $I$.

✅ On valide

  • Toujours vérifier les unités $\rm{SI}$ $\rm{(V, A, \Omega, W, C)}$
  • Identifier si le montage est série, parallèle ou mixte.
  • Utiliser les lois d'Ohm et de puissance correctement.

Le petit + à retenir
