Représentation technique

COUPE À PLAT

Partie 1 : Dessin technique

Un dessin technique est une représentation graphique normalisée, d’un produit ou d’une partie de produit. Dans l’industrie textile, le dessin technique est réalisé en $\rm{2D}$ ($\rm{DAO}$) :

• C’est un langage schématisé en noir et blanc permettant un codage et décodage de l’information.
• C’est un moyen de communication pour transmettre la pensée technique entre les différents services d’une entreprise. C’est une liaison entre la conception du produit et son montage.
• Il permet la lecture des solutions technologiques pour le montage du produit ;
• Il permet de communiquer les mesures utiles pour le contrôle du produit ou d’une partie de produit.

Le dessin d’ensemble : c’est un dessin représentant un produit ou l’une de ses parties.

Le dessin de définition : définit les exigences auxquelles doit satisfaire un produit fini (avec les cotations).

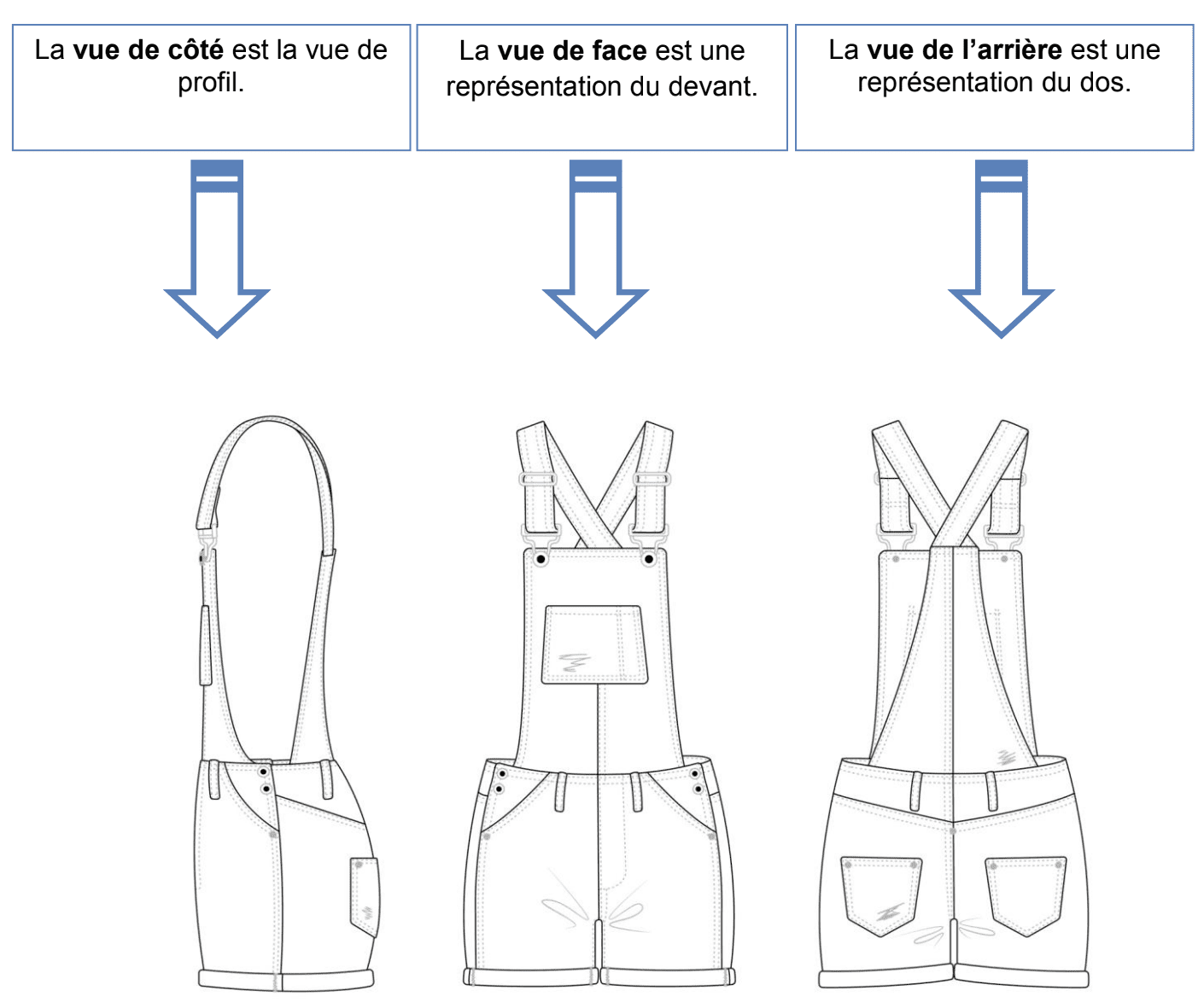

Les vues

La représentation graphique se distingue avec différentes vues en fonction des détails à analyser.



Les traits

Chaque trait composant le dessin a une fonction précise.

Les différents traits utilisés dans l’industrie de l’habillement :

Types de traits	Dénominations	Caractéristiques
	Trait continu fort	Contours des éléments
	Trait continu fin	Lignes d’attaches sur les cotations Opération sur les sections
	Trait mixte fin	Axes de symétrie
	Trait interrompu fin à éléments courts	Toutes les coutures visibles sur l’endroit de la matière
	Trait interrompu fin à éléments longs	Lignes invisibles (cachées par des éléments de produits)
	Trait mixte fin terminé par un trait continu fort aux extrémités	Plan de coupe ou plan sécant sur fiche technique
	Trait fin à main levée	Limite de vue interrompue (délimite la partie qui est représentée sur un schéma)
	Trait fin interrompu par vagues

---

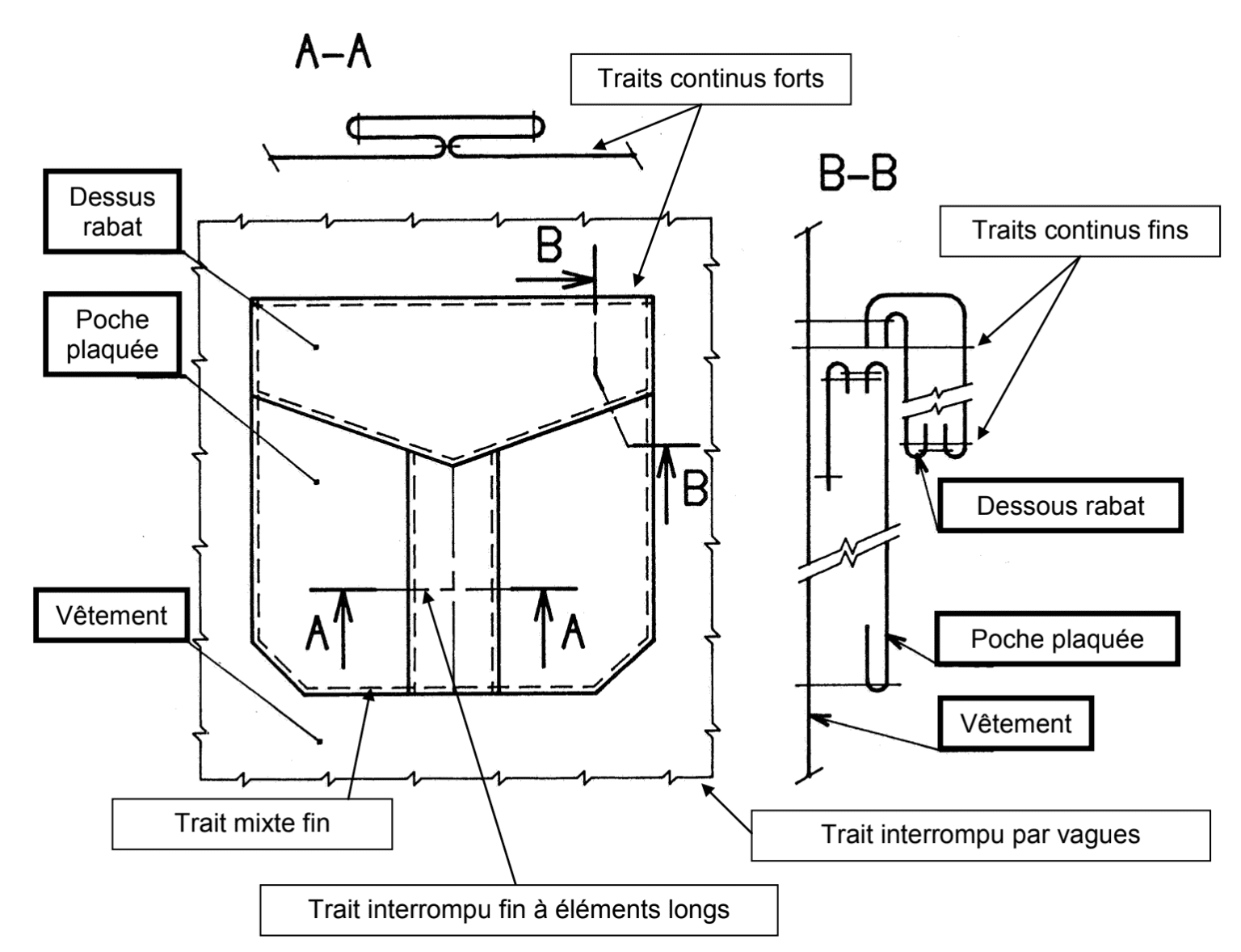

Les différents traits sur le dessin technique

La représentation technique dans l’industrie de l’habillement

Le dessin technique normalisé a été remplacé par :

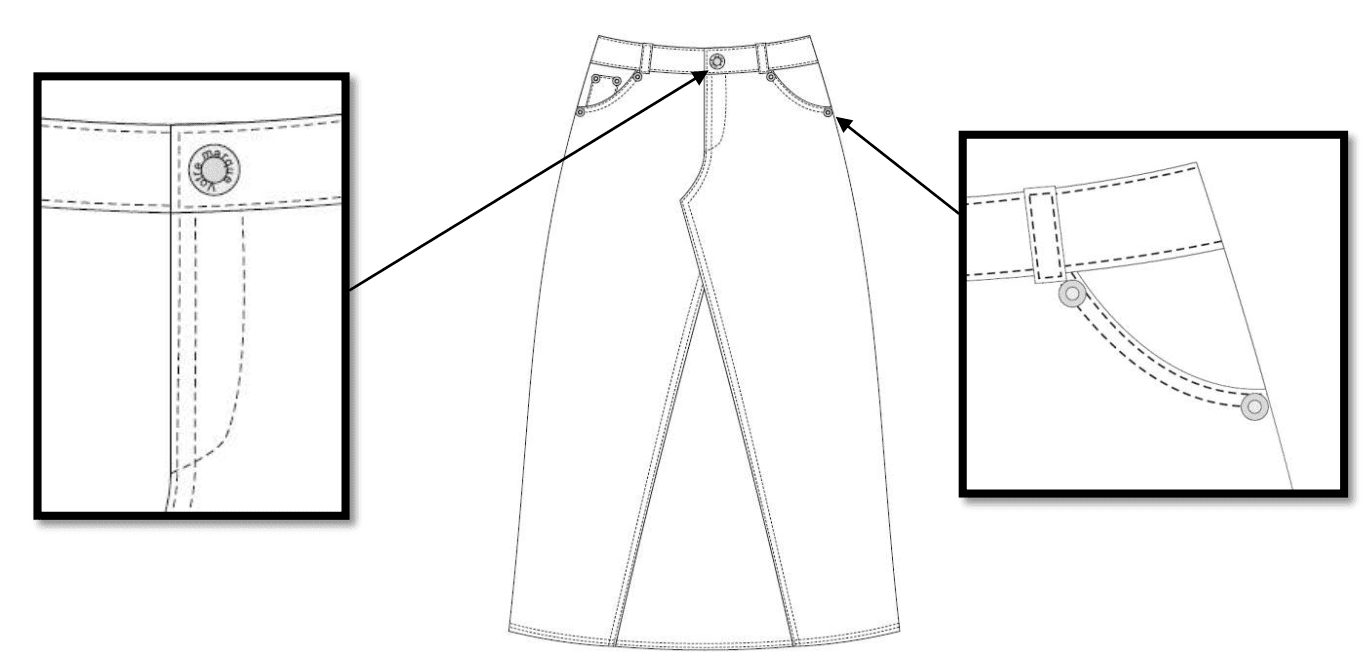

• Un dessin de détail est un tracé précis, représentant un produit ou l’une de ses parties avec les cotations nécessaires et les sections des différentes solutions technologiques, mais avec les plans de coupe et les sens de projection.

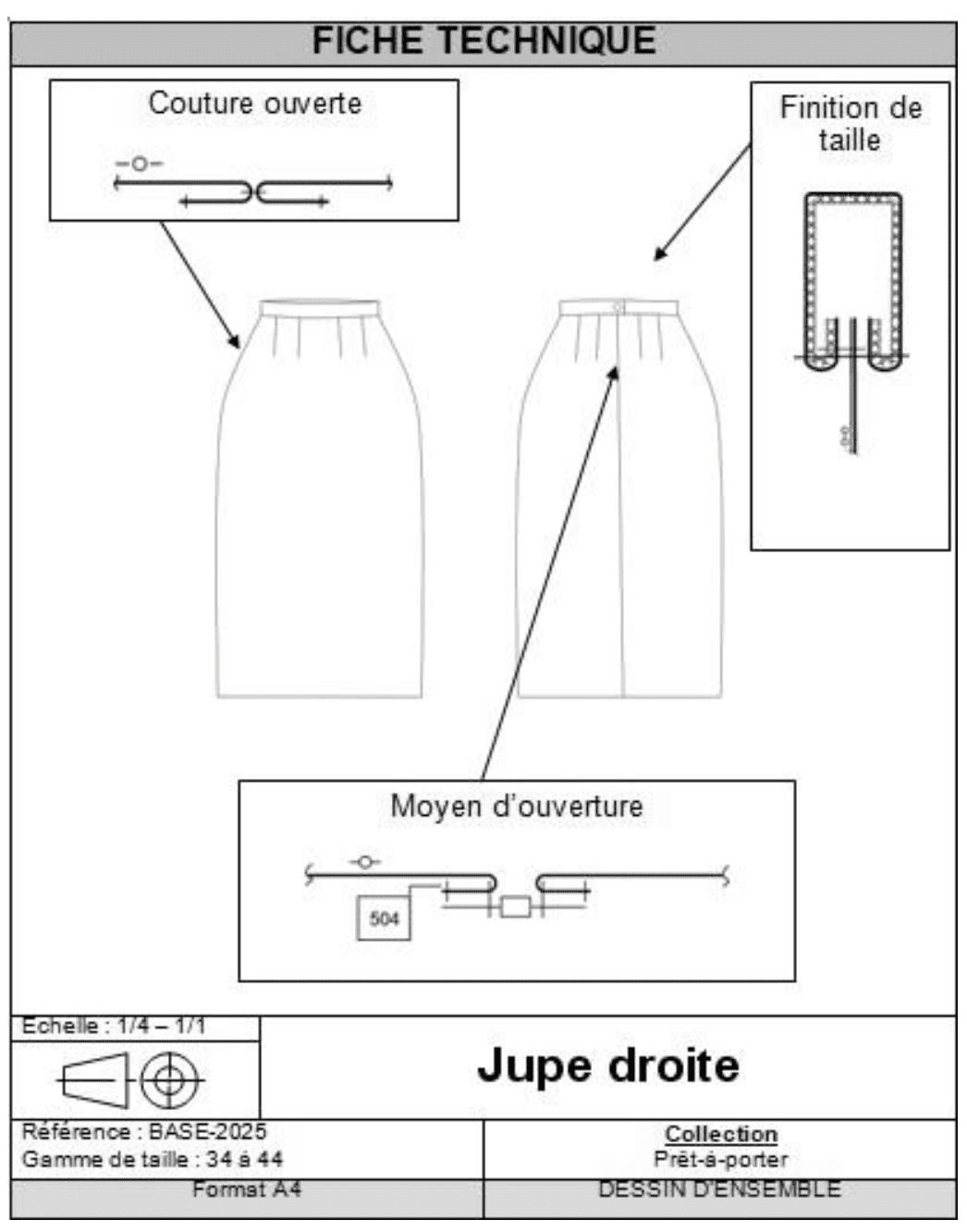

• Une fiche technique est constituée de sections positionnées à l’extérieur du dessin technique et reliées au dessin à l’aide de flèches. Cela permet de comprendre la partie qu’elle représente.

Partie 2 : Les normes & La symbolisation

Les normes sont établies par la $\rm{A.F.NOR.}$ (Association Française de la $\rm{NORmalisation}$).

Un produit industriel comporte la marque $\rm{NF}$, est soumis à des vérifications de qualités, de sécurité, de fonctionnement qui assure à l’utilisateur un produit de qualité.

Ce document définit les différents éléments devant entrer dans l’élaboration d’un dessin technique d’un produit, en vue de rendre ce dessin précis et de permettre l’élaboration de dossiers techniques.

Il s’applique aux divers documents : croquis de référence, dessins de modèles, fiches techniques, cahiers des charges, ou tous les autres supports utilisés pour l’étude, la mise en fabrication, l’exécution, le contrôle à tous les stades d’un produit ou d’une matière d’œuvre.

D’après les normes $\rm{A.F.NOR.}$, voici les éléments constitutifs d’un dessin technique :

• Les différents traits nécessaires au dessin technique ;
• Les vues d’ensembles ;
• Solutions technologiques (sections) ;
• Endroit / Envers ;
• Les cotations.

La symbolisation

Action de représentation par un symbole.

Obligation	Évènement	Interdiction
Provenance	Avertissement	Information

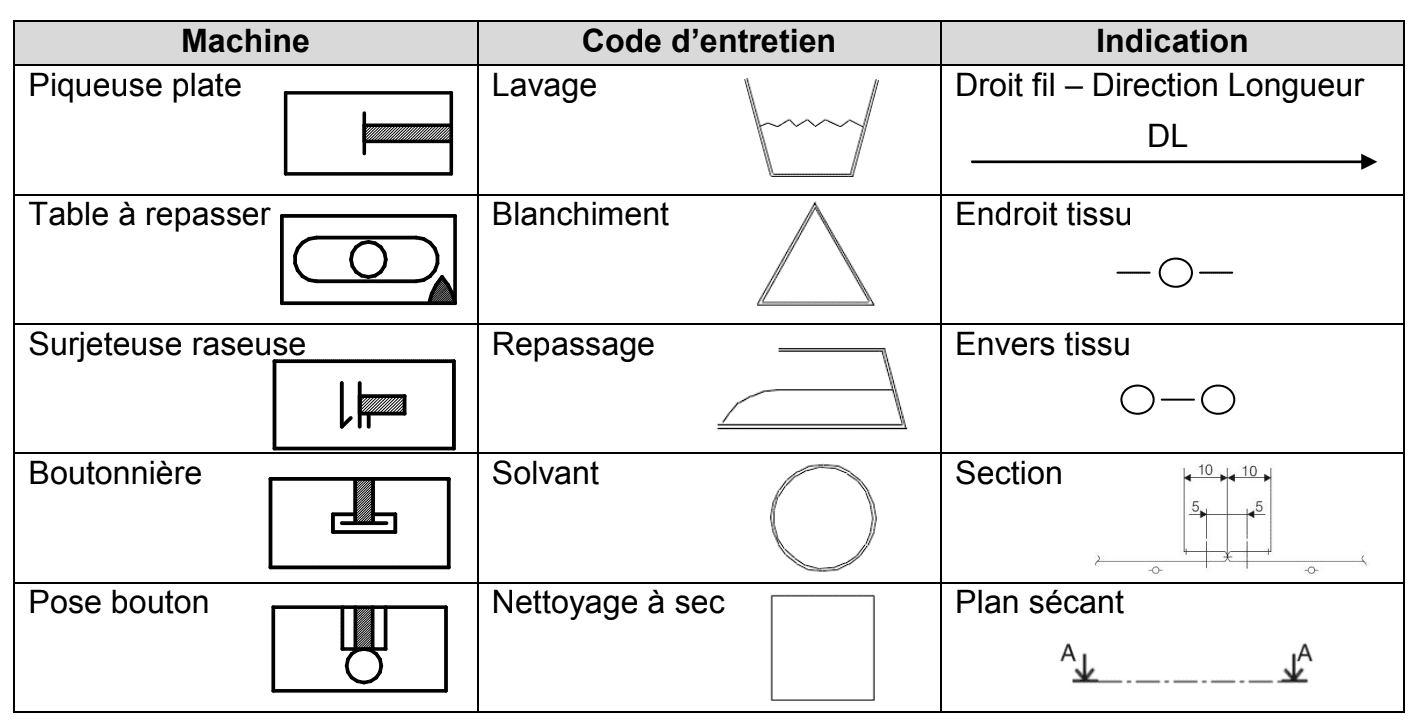

La symbolisation dans les métiers de la couture

Le cartouche

• Le système de coordonnées lettres ($\rm{A}$, $\rm{B}$, $\rm{C}\dots$) et chiffres ($1$, $2$, $3\dots$) permettent de repérer les différentes parties de la zone dessinée.
• Le cadre est matérialisé par un trait continu fort tracé sur tout le contour de la feuille. Délimite la zone d’exécution du dessin.
• La graduation centimétrique de référence est utilisée en cas de réduction ou d’agrandissement des dessins.
• Le cartouche permet l’identification du produit.
• La nomenclature permet l’identification des éléments constitutifs du produit.
• Le sens de lecture s’effectue de bas en haut.

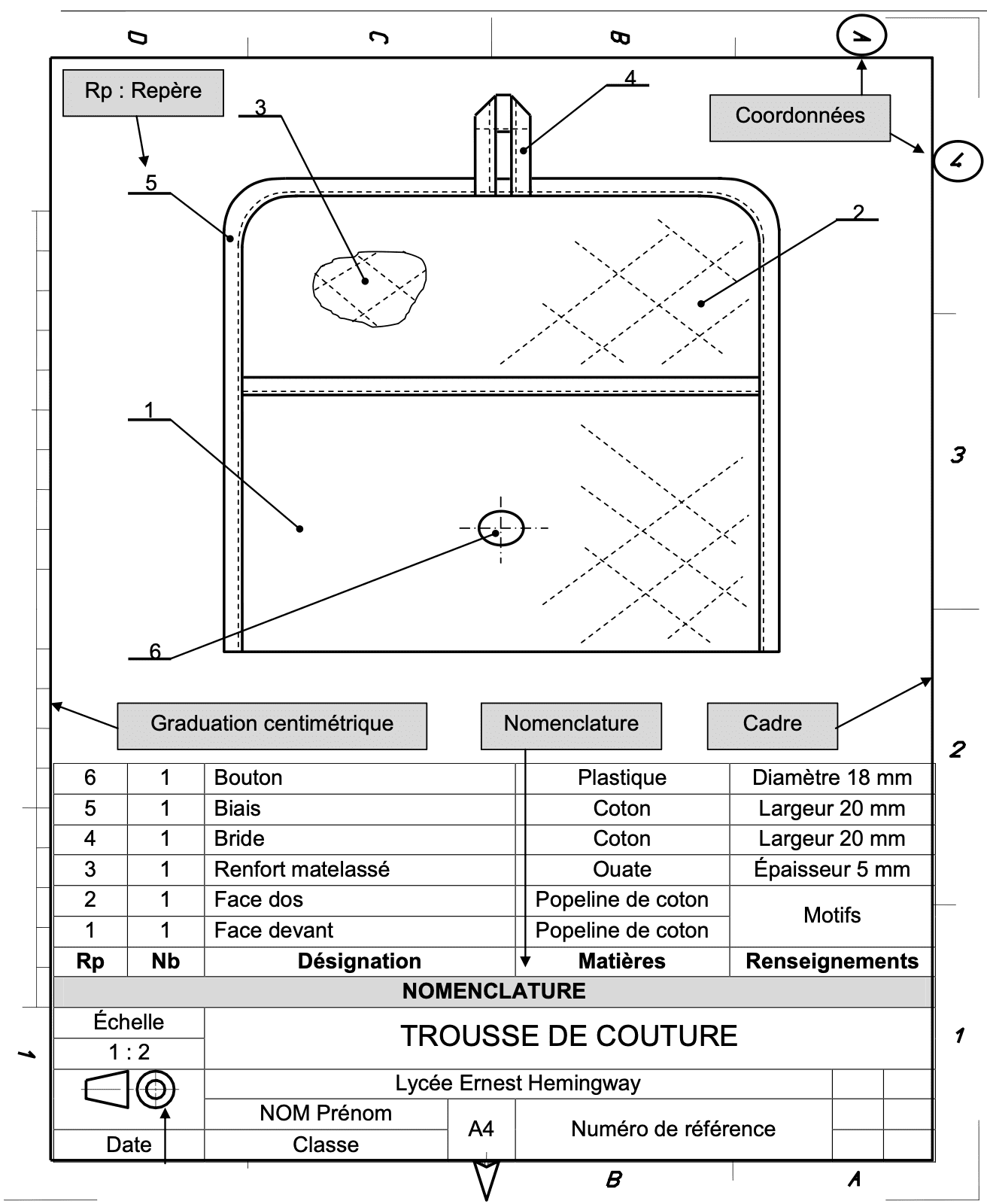

Exemple Dessin technique et nomenclature



Partie 3 : Les sections

La section permet de représenter les différentes épaisseurs de matière ainsi que les techniques de réalisation.

Elle est généralement représentée à l’échelle réelle ($1:1$) et est cotée afin de fournir précisément les valeurs des assemblages, surpiquages, préformage de la matière.

Elle répond au plan sécant qui définit la partie du vêtement à observer ainsi que le sens de projection.

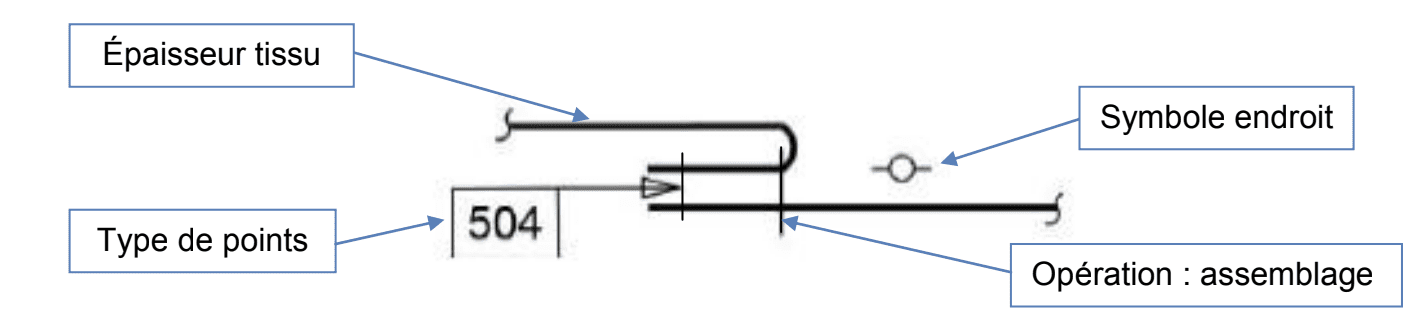

Traits utilisés pour la section :

• Trait fort pour les épaisseurs de tissus ;
• Trait fin pour les cotations et la représentation de l’opération.

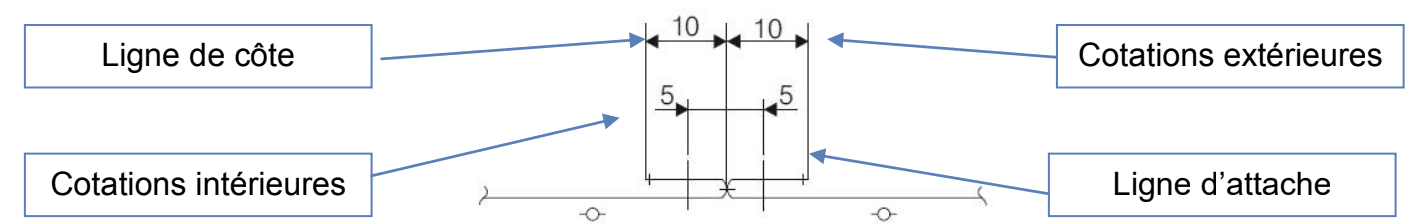

La cotation

Elle est formée par :

• Les lignes d’attache délimitent la mesure et elles sont perpendiculaires au segment coté ;
• La ligne de cote qui permet de joindre les deux lignes d’attache. La ligne de cote est parallèle au segment coté ;
• Deux flèches à chaque extrémité de la ligne de cote. Les flèches touchent les lignes d’attache ;
• Une indication de la mesure. L’unité de mesure utilisée est généralement le millimètre. La mesure est positionnée à $1\rm{~mm}$ de la ligne de cote. Elle est positionnée au-dessus si la cotation est horizontale, à gauche si la cotation est verticale.

La cotation est extérieure si la mesure est inférieure à $10\rm{~mm}$ (la ligne de cote traverse les lignes d’attache, flèche et mesure à l’extérieur des lignes d’attache).

La cotation est intérieure si la mesure est supérieure ou égale à $10\rm{~mm}$ (ligne de cote, flèche et mesure entre les lignes d’attache).



Les solutions technologiques

Les solutions technologiques sont standardisées, elles permettent d’indiquer les opérations du produit sur le dessin technique, ce qui permet un gain de temps pour comprendre la fabrication du produit.

Partie 4 : Méthode de la coupe à plat

C’est une méthode de construction par tracés de patron* et patronnage* d’un vêtement en $2$ dimensions.

La procédure

C’est le tracé des lignes de construction en se basant sur les mesures morphologiques du corps et en respectant une méthode de construction qui s’appuie sur des calculs de mensurations de base (taille de base) pour en réaliser un gabarit de base*.

L’industrialisation

L’industrialisation est réalisée à partir du patron auquel il faut ajouter les valeurs de couture, les repères et les informations nécessaires à la découpe de tissus et à l’assemblage des éléments.

Les éléments à ne pas oublier sur un patronnage industriel :

• Crans de repère ;
• Pointages ;
• Nom du modèle ;
• Nom de l’élément ;
• Taille ;
• Nombre de fois à couper ;
• Valeurs d’assemblage ;
• $\rm{DL}$ pour le positionnement du droit fil tissu (Direction Longueur) ;
• Repère en fraction (nomenclature).

Lexique

• Patron : C’est un ou plusieurs éléments représentants un produit vu de face ou de dos. Il est construit sur des feuilles papier et permet de concevoir les éléments d’un produit avant les étapes de fabrication.
• Patronnage : C’est un patron ayant les valeurs de couture (montage) et toutes les indications nécessaires au placement sur tissu, à la découpe et la fabrication.
• Couturage : Une valeur ajoutée au patron parallèlement au bord permettant les opérations de montage et de finitions.
• Gabarit de base : Vêtement de base dans une taille standardisée (jupe, corsage, manche et pantalon).
