Matériel : le parc machine

Cette banque de données est une notice d’exécution et regroupe les connaissances des différentes machines à utiliser lors des étapes de fabrication.

Pour réaliser ces opérations, il est nécessaire d’utiliser divers matériels :

• Piqueuse plate
• Surjeteuse raseuse
• Presse

Symboles	Types de points	Caractéristiques	Visuel

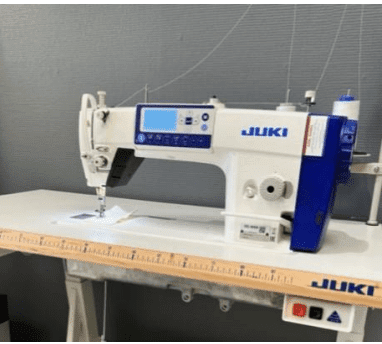

	Piqueuse plate 1 aiguille $\rm{N}^\circ 301$	Piqueuse plate La piqueuse plate est composée d’un plateau encastré dans le bâti. La piqueuse exécute le point droit pour différents types d’opérations comme l’assemblage, le coulissage, le surpiquage.

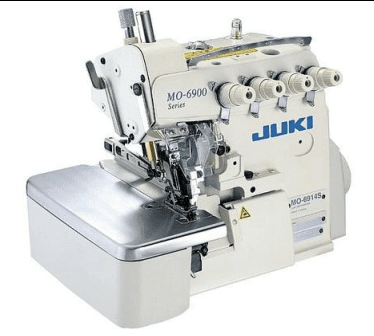

	Surjeteuse Raseuse 4 fils $\rm{N}^\circ 504$	Surjeteuse raseuse La surjeteuse est de forme monobloc sans bras. Selon les équipements et usages, on nomme les opérations suivantes : surfiler, surjeter ou assembler.

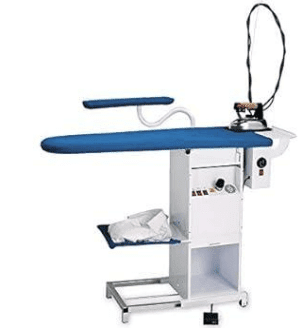

	Presse / Fer à repasser	Presse / Fer à repasser Table de repassage aspirante et chauffante. Pour le préformage et le repassage de vêtements en cours ou en fin de fabrication.

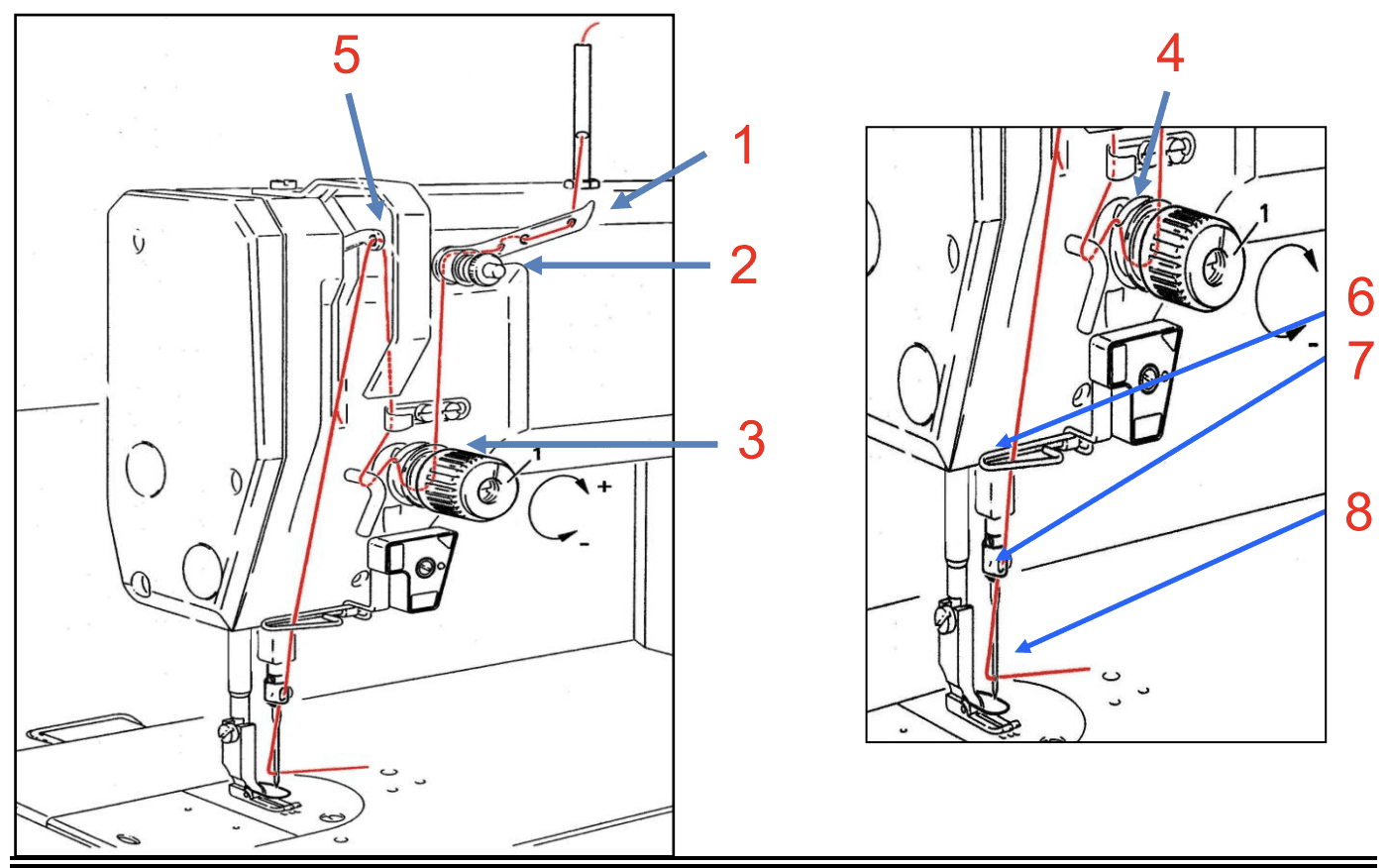

L’enfilage de la piqueuse plate

⚠️ Précautions :

• Mettre la machine hors tension.
• Relever le pied presseur manuellement.
• Mettre en position haute le releveur de fil pour permettre l’enfilage.

Démarche :

• Passer le fil dans l’œillet.
• Passer le fil dans le guide fil tube et glissière (repère 1).
• Enfiler le fil dans le disque de tension supérieur coupe fil (repère 2).
• Passer le fil entre les deux disques de tension de la boucle (repère 3).
• Passer le fil sous le ressort compensateur (repère 4).
• Enfiler le fil dans le trou du releveur de fil (repère 5).
• Passer le fil dans le guide fil crochet (repère 6).
• Passer le fil dans le guide fil en descendant vers l’aiguille (repère 7).
• Enfiler le fil dans le chas de l’aiguille de gauche vers la droite (repère 8).

Contrôle :

• Vérifier l’enfilage avant de démarrer la machine.
• Grande rainure de l’aiguille côté gauche.
• Réaliser le témoin

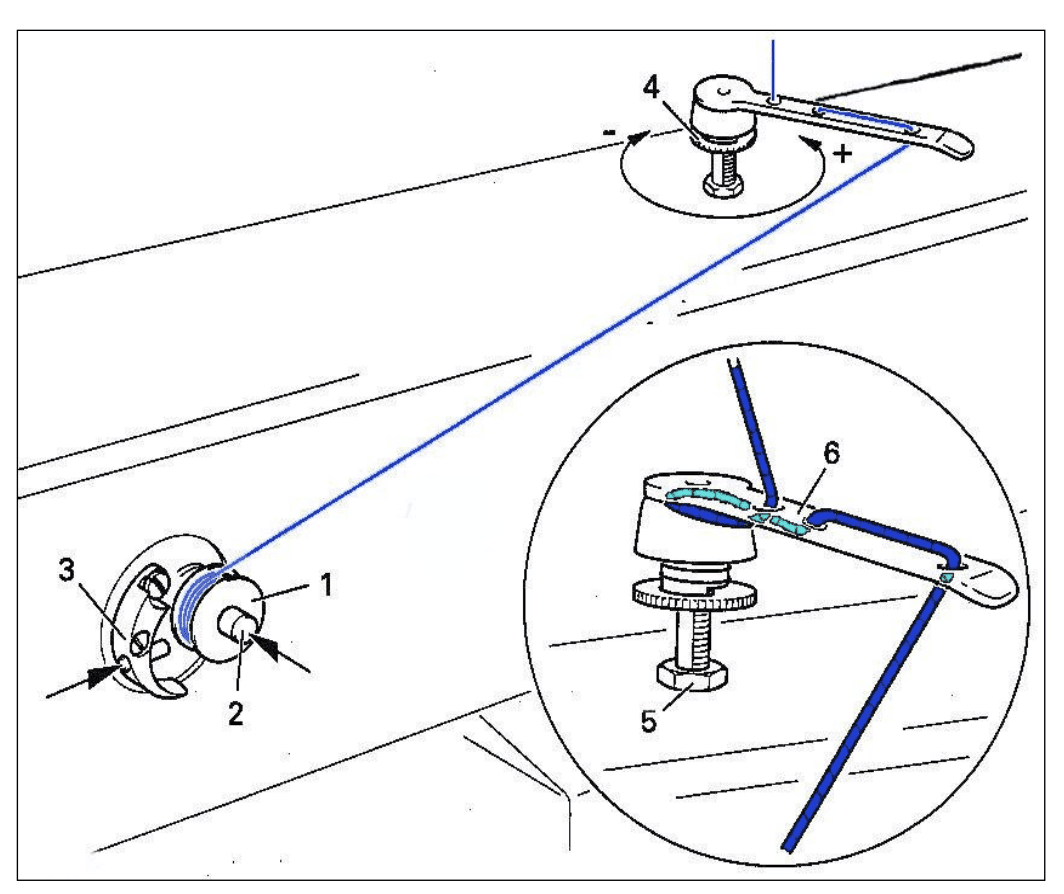

Le bobinage de la canette

• Enlever le fil de l’aiguille jusqu’au releveur de fil.
• Relever le pied presseur.

Démarche :

• Placer une canette vide (repère 1) sur l’axe (repère 2) du bobinoir.
• Enfiler le fil dans le bloc de tension (repère 4) puis dans la barre guide fil (repère 6).
• Enfiler et ressortir le fil dans l’orifice de la canette.
• Mettre le bobinoir en position de marche en poussant le loquet (repère 3).
• Maintenir le fil à la sortie de l’orifice de la canette.
• Actionner la pédale.
• Le bobinoir s’arrête automatiquement quand la canette est pleine.
• Couper le fil à l’aide du coupe-fil crochet.

Contrôle :

• La tension du fil de canette peut être réglée à l’aide du disque moleté (repère 5).
• Contrôler la régularité du bobinage.

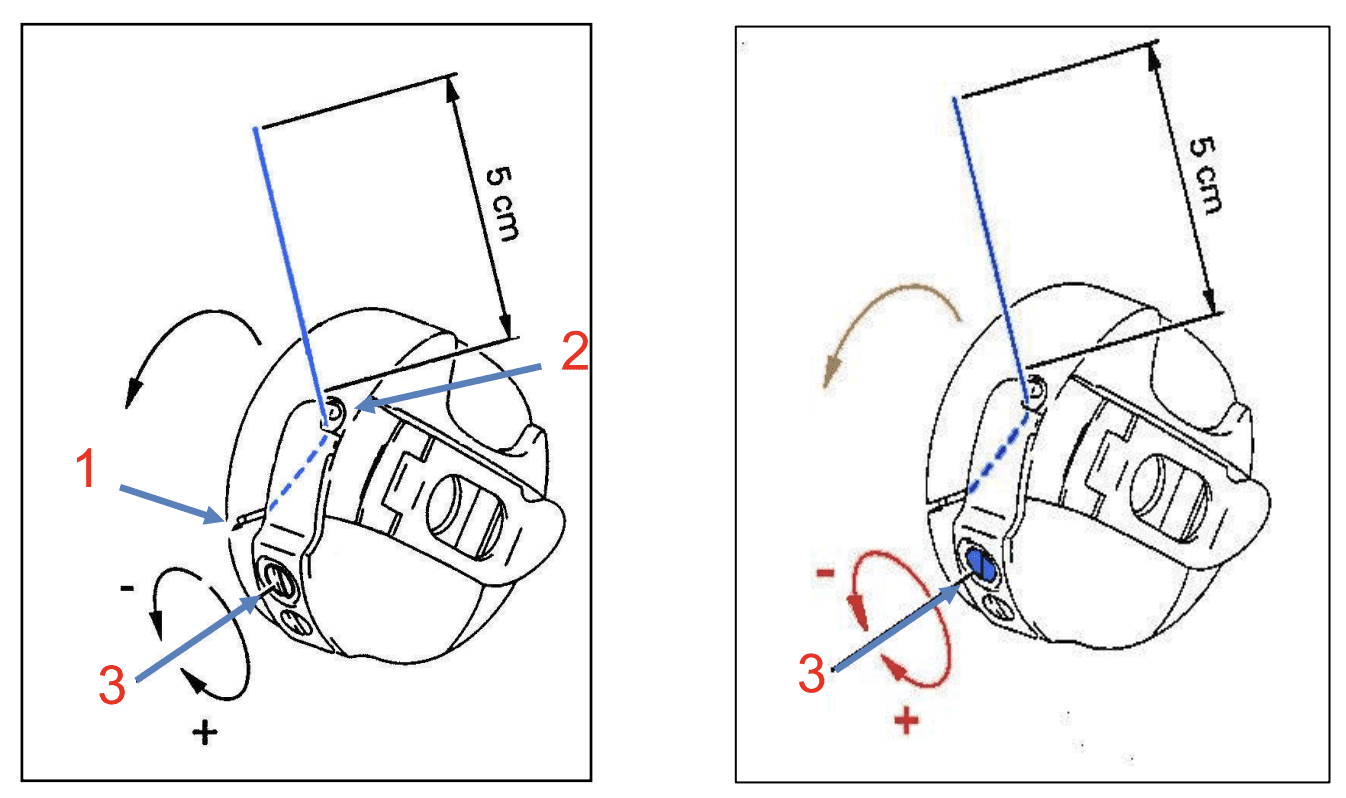

L’enfilage de la canette

• Relever l’aiguille (volant tourné vers soi)
• Relever le pied presseur.

Démarche :

• Positionner la canette dans le boîtier dans le sens du déroulement du fil vers la droite.
• Placer le fil dans la fente (repère 1) sur le crochet (repère 2) du boîtier.
• Placer et emboîter le boîtier à canette dans son emplacement, en dessous de la plaque d’aiguille.

Contrôle :

• La tension du fil de canette peut être réglée à l’aide de la vis (repère 3).
• Contrôler : la canette doit tourner dans le sens des aiguilles d’une montre.

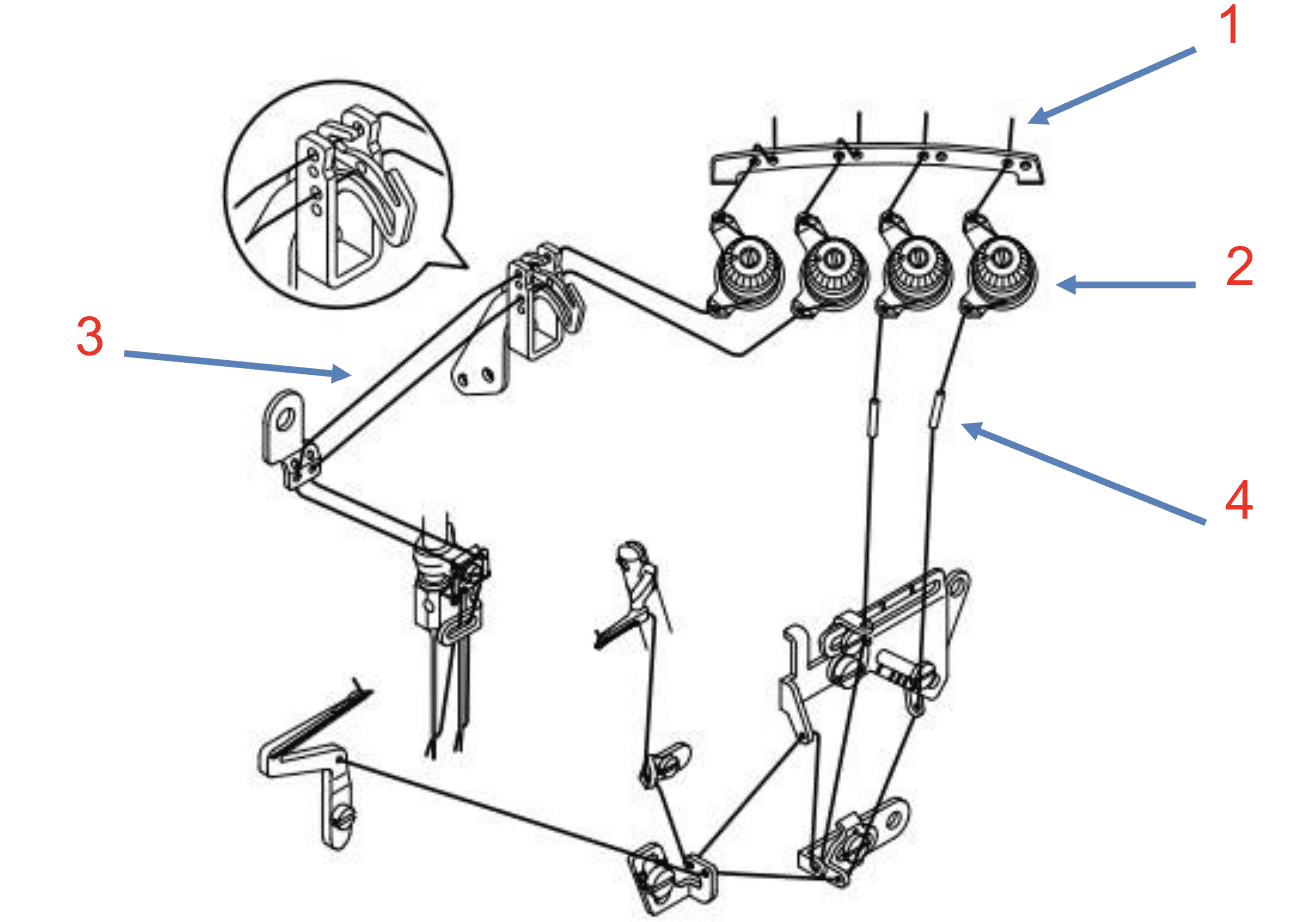

L’enfilage de la surjeteuse raseuse

⚠️ Précautions :

• Mettre la machine hors tension.
• Relever le pied presseur manuellement.
• Mettre en position haute les aiguilles.

Démarche :

• Passer les 4 cônes de fil dans chacun des œillets.
• Passer le fil dans les guides fil (repère 1).
• Enfiler les fils dans les disques de tension (repère 2).
• Passer le fil entre les guides fil (repère 3).
• Passer les 2 fils supérieurs (gauche) sous la protection plastique.
• Passer les fils dans les guides fil en descendant vers l’aiguille.
• Enfiler le fil dans les chas des aiguilles de l’avant vers l’arrière.
• Passer les 2 fils inférieurs (droite) dans les guides fil selon le schéma ci-dessous (repère 4).

Contrôle :

• Vérifier l’enfilage avant de démarrer la machine.
• Réaliser le témoin

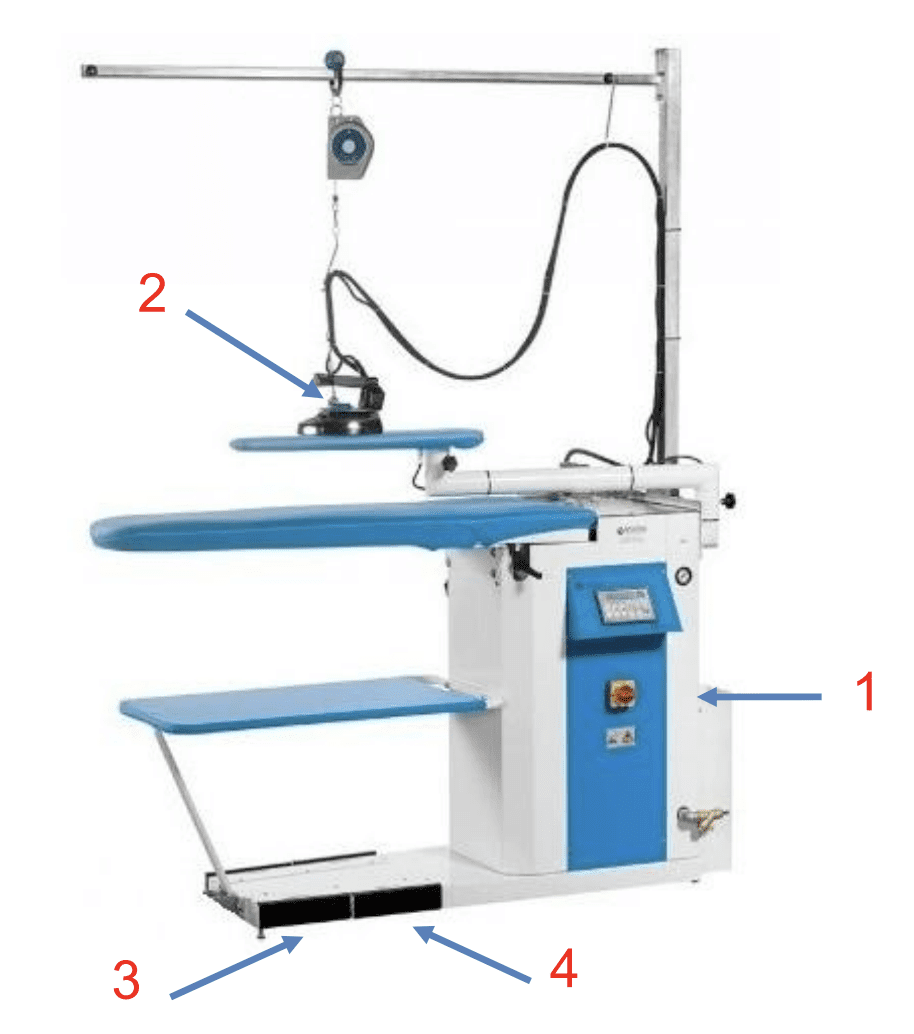

L’utilisation de la presse et du fer à repasser

⚠️ Précautions :

• Vérifier le niveau d’eau de la presse.
• Vérifier que le fer soit sur la semelle.

Démarche :

• Mettre la presse sous tension (repère 1).
• Régler la température (repère 2).
• Pédale d’activation aspirante (repère 3).
• Pédale d’activation soufflante (repère 4).

Contrôle :

• Repasser le témoin
