L'analyse d'un produit

L’analyse de produit permet de connaitre les éléments constitutifs d’un produit ainsi que les différentes étapes de montage d’un vêtement.

Informations à connaitre pour l’analyse

• Croquis + descriptif
• Dessin technique + Nomenclature
• Gamme opératoire
• Prototype

Objectifs de l’analyse

• Préciser la finalisation du produit
• Classer les pièces constitutives du produit
  • • Pièces travaillées
  • • Approvisionnées
• Déterminer les ensembles

Deux Techniques

• Diagramme Linéaire
• Diagramme de Venn

Termes techniques utilisés

• Produit : Assemblage des différents éléments constitutifs
• Ensemble : Groupe fonctionnel d’éléments ou de sous-ensembles
• Sous-ensemble : Étape d’un produit formée par un groupe rationnel de pièces correspondant à un stade d’évolution dans la réalisation du produit
• Éléments : Fraction du produit de deux catégories différentes :
  • • Éléments travaillés (matière transformée) ;
  • • Éléments approvisionnés (Fournitures ou accessoires non transformés).

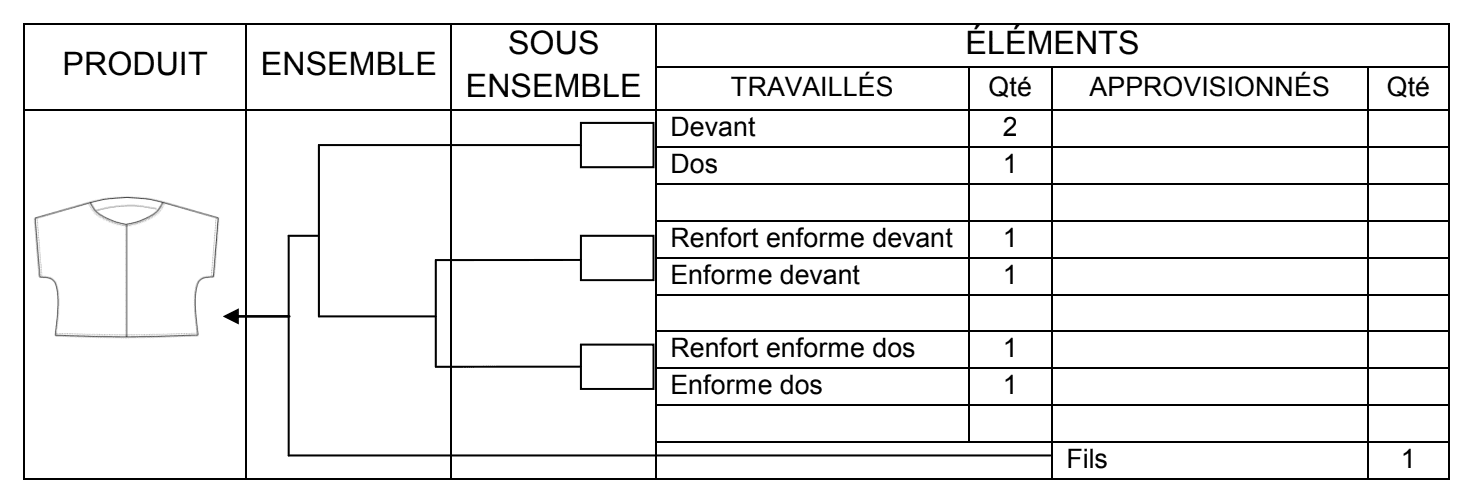

Diagramme Linéaire

C’est un tableau sur lequel apparaissent tous les éléments constitutifs du produit en ensemble, sous-ensemble, éléments travaillés et approvisionnés.

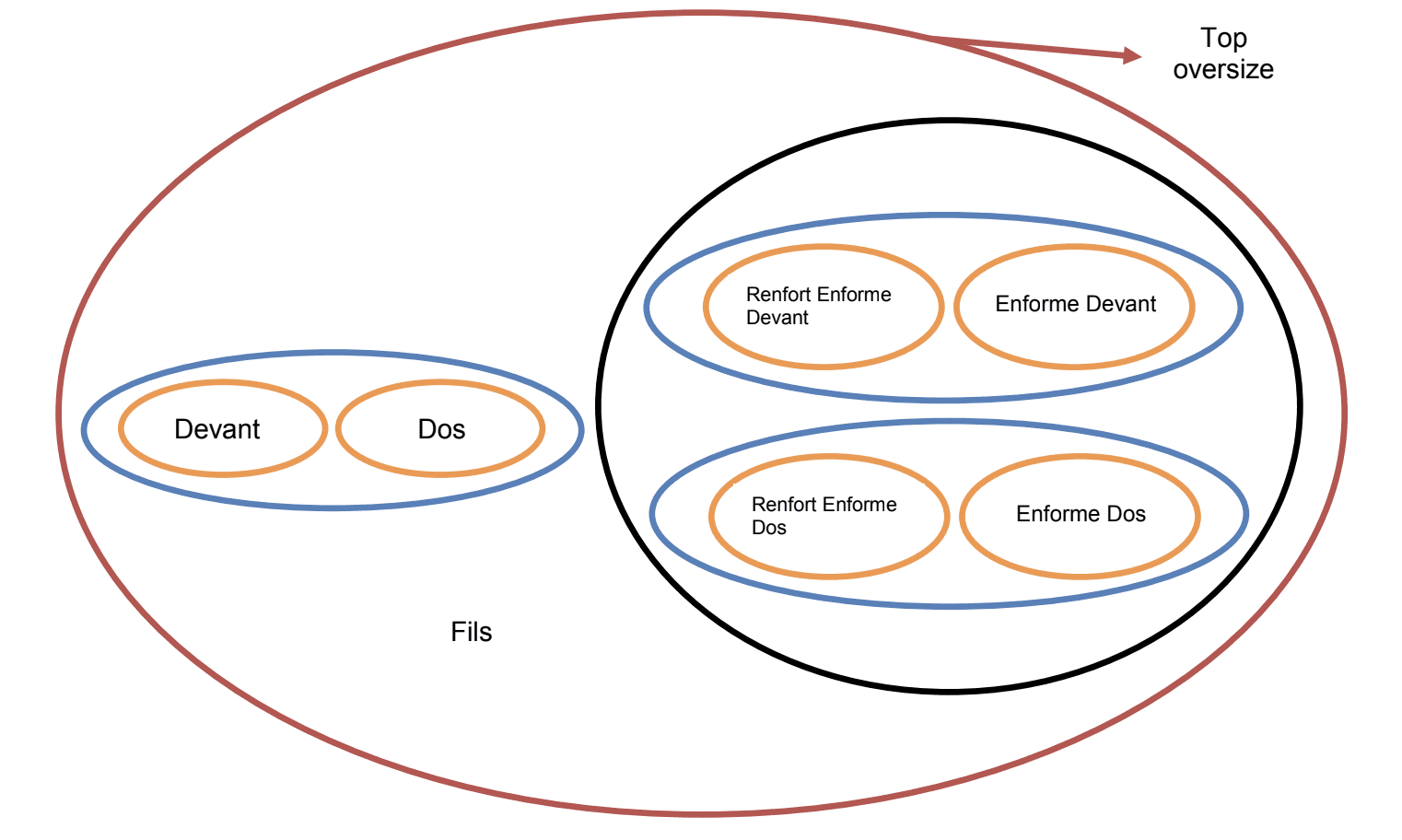

Diagramme de VENN

Les différentes étapes de la fabrication sont encerclées par sous-ensembles puis par ensembles et produit fini sans oublier les pièces approvisionnées.
